品牌型號: 賽默斐視
檢測范圍: 根據生產線寬度進行定制(適應任意幅寬)
檢測對象: 水刺無紡布、針刺無紡布、熱風熱軋無紡布、紡粘無紡布等
檢測精度: 0.1mm~1mm(取決于相機數量、產線幅寬及車速)
軟件功能: 根據用戶要求實現完全定制檢測需求
由于目前國內無紡布的生產環境及生產工藝,很容易導致材料在生產過程中表面出現蚊蟲、黑點、金屬鐵削、污點、漿塊、雜質等瑕疵,由于產品的生產速度快、瑕疵小等問題,傳統的人工肉眼檢測無法達到衛材質量標準,SIMV無紡布污點檢測儀,能夠?qū)Ω咚龠\行的無紡布生產線進行7*24小時的高速、高精度的表面瑕疵在線檢測,對于后期影響產品質量的蚊蟲、黑點、雜質、異物、污點、漿塊等瑕疵自動檢測并報警,在提高了產品質量的同時,節約的人工成本并提高了企業產品的競爭力。賽默斐視SIMV無紡布污點檢測儀已經被越來越多的無紡布企業所認可,成為高速、高質量生產不可或缺的一部分。
【檢測原理】
針對無紡布本身厚薄不均、結構稀疏不均的材料特性以及瑕疵分布的隨機性(無紡布的正面、反面及中間),傳統的透射打光方式容易造成系統的漏檢及誤報。賽默斐視SIMV無紡布污點檢測儀采用無影亮場組成檢測環境,即一根光源在材料下方透射,另外一根光源在材料上方反射,在生產線開始運行時,CCD相機根據編碼器采集的速度信號進行同步掃描拍攝,將采集到的圖像通過SIMV圖像分析軟件算法進行動態欲知分割,通過瑕疵圖像與正常產品的灰階差異,從而發現瑕疵并做進行報警、統計、分類、記錄等操作。
【技術參數】
檢測對象 | 水刺無紡布、針刺無紡布、熱風熱軋無紡布、紡粘無紡布等 |
典型瑕疵 | 黑點、蚊蟲、污點、雜質、漿塊、破洞等瑕疵 |
檢測速度 | Max:800m/min |
檢測幅寬 | 適應任意幅寬(根據生產線進行定制) |
檢測精度 | 0.1mm~1mm(取決于相機數量、產線幅寬及車速) |
瑕疵標識 | 自動聲光報警、截取當前瑕疵的圖片及實時X、Y坐標瑕疵分布圖顯示 |
歷史記錄 | 根據批次號自動記錄每一卷無紡布瑕疵的圖片、大小、分布位置等信息 |

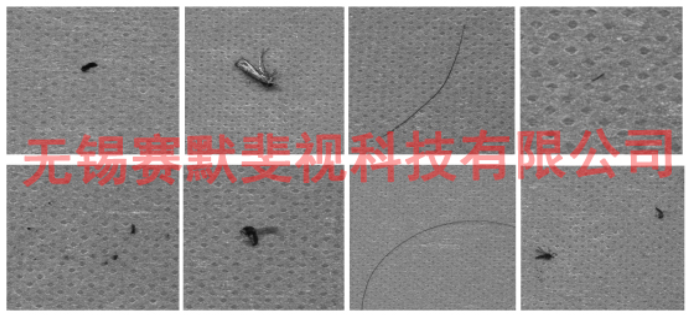

【瑕疵圖片】
【系統功能】
(1)精確的瑕疵地圖(X、Y坐標)定位顯示模塊;
(2)自動聲光報警,并顯示當前及前后10個瑕疵的瑕疵圖像;
(3)實時瑕疵信息展示,記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;
(4)產品基本信息模塊,記錄產品批次號、型號、規格、班號、操作員等信息(用戶可根據生產情況進行修改);
(5)實時的檢測米數檢測米數、報警信息顯示;
(6)根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;
(7)周期性、連續性瑕疵的自動報警;
(8)自動生成每一卷產品的產品瑕疵記錄,用戶可根據批次號直接查詢;
(9)自動換卷,并自動打印每一卷產品信息的質量報表;
(10)檢測歷史記錄的自動統計、保存、查詢、調用及打印等功能;
(11)長時間、大容量的歷史記錄存儲;
(12)產線的自動化聯動、遠程技術服務等;
注:軟件功能可根據用戶的不同要求進行特殊功能的定制開發。
【現場應用】
