隨著現代玻璃譬如面板玻璃、汽車玻璃、建筑玻璃、光學玻璃等應用領域的日益廣泛，玻璃表面質量問題直接影響產品的質量及后期的用戶使用，現代制造業對產品要求的日益嚴格，越來越多的企業開始重視玻璃在線生產的過程的表面瑕疵檢測控制。由于受生產工藝、環境等因素的影響，玻璃在生產過程中表面很容易出現晶點、劃傷、污點、雜質、黑點、凝塊等瑕疵，嚴重影響玻璃表面的外觀質量，給企業帶來嚴重的經濟損失。傳統的企業都是通過人工肉眼進行玻璃表面瑕疵檢測，但是由于人眼檢測速度慢、精度低、易于疲勞，不能滿足現代生產要求。SIMV玻璃表面瑕疵在線檢測系統能夠完全代替人工肉眼對玻璃生產進行高速、精確的7*24小時實時在線檢測，自動報警并顯示當前瑕疵的具體信息(圖片展示、直徑、坐標分布、瑕疵類型等)，使得工人能夠及時的對不良進行處理。同時系統根據產品批次號對每一卷產品的檢測報表自動打印、自動保存，方便用戶后期的查詢、調用及打印，從而實現了產品質量的評級分類、客訴的有據追溯，有效的節約了人工成本，提高了產品質量。因此玻璃表面瑕疵在線檢測系統成為自動化薄膜生產線中不可或缺的一部分。

　　【檢測原理】

　　針對透光率高的玻璃材料，系統采用透射的打光檢測方式進行檢測，即光源在玻璃的下方，相機在玻璃的上方進行實時檢測(對于不透明的材料則采用反射的打光方式，即光源與相機在所要檢測面的同一側)。產線運行時，系統通過編碼器實時的采集產線運行狀態信息并開始檢測，系統將相機采集到的圖像通過SIMV圖像分析軟件進行瑕疵處理，由于瑕疵與正常產品的圖像在灰階上存在明顯差異，從而使得系統能夠發現瑕疵，并通過進一步的計算、分析來確定瑕疵的大小、位置、類型等信息。

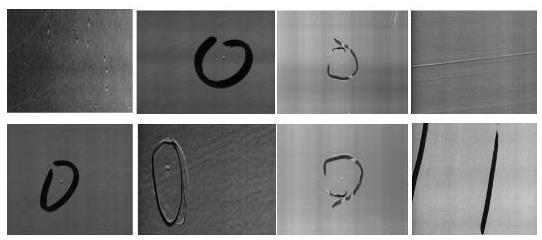

　　【瑕疵圖片】

　　【系統功能】

　　(1)精確的瑕疵地圖(X、Y坐標)定位顯示模塊;

　　(2)自動聲光報警，并顯示當前及前后10個瑕疵的瑕疵圖像;

　　(3)實時瑕疵信息展示，記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;

　　(4)產品基本信息模塊，記錄產品批次號、型號、規格、班號、操作員等信息(用戶可根據生產情況進行修改);

　　(5)實時的檢測米數檢測米數、報警信息顯示;

　　(6)根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;

　　(7)周期性、連續性瑕疵的自動報警;

　　(8)自動生成每一卷產品的產品瑕疵記錄，用戶可根據批次號直接查詢;

　　(9)自動換卷，并自動打印每一卷產品信息的質量報表;

　　(10)檢測歷史記錄的自動統計、保存、查詢、調用及打印等功能;

　　(11)長時間、大容量的歷史記錄存儲;

　　(12)產線的自動化聯動、遠程技術服務等;

　　注：軟件功能可根據用戶的不同要求進行特殊功能的定制開發。

　　【現場應用】
